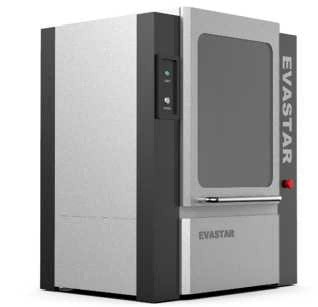

软包电池透射X-射线衍射仪

厂家 苏州伊凡智通

型号 EVASTAR E3

简介：

软包电池原位透射X射线衍射仪采用钼靶X光管，探测器为阵列X射线探测器。X射线从软包电池的一侧垂直入射，衍射光从另外一侧穿出后汇聚在探测器表面。从而获得高强度和高分辨的X射线图谱。原位透射XRD可以获得软包电池全部深度范围内的衍射信号，而且可以同时获得正负极材料的原位XRD信息。原位透射XRD允许样品具有特定的厚度，尤其是聚焦透射XRD，样品可以具有一定的厚度而衍射峰的分辨率不受影响。

本设备可以和电化学工作站连用， 实现充放电和XRD数据采集的精确控制。 软包样品台可以实现-30摄氏度到300摄氏度的温度控制， 以进行软包电池在不同温度下的原位XRD测试和电池的高温失效研究。

特点：

（1）角度范围大且精：0°~150°，精度在±0.01°

（2）效率高：采集时间可短至几十秒，有利于表征材料在高倍率充放电时候的结构变化

（3）不受样品限制：可获得全部深度范围内的所有材料的衍射信号，不受厚度和平整度限制

（4）适合研究软包电池：可同时观测正负极材料的原位变化

应用：

软包电池、高度取向样品、需要全部深度衍射信息的样品等
